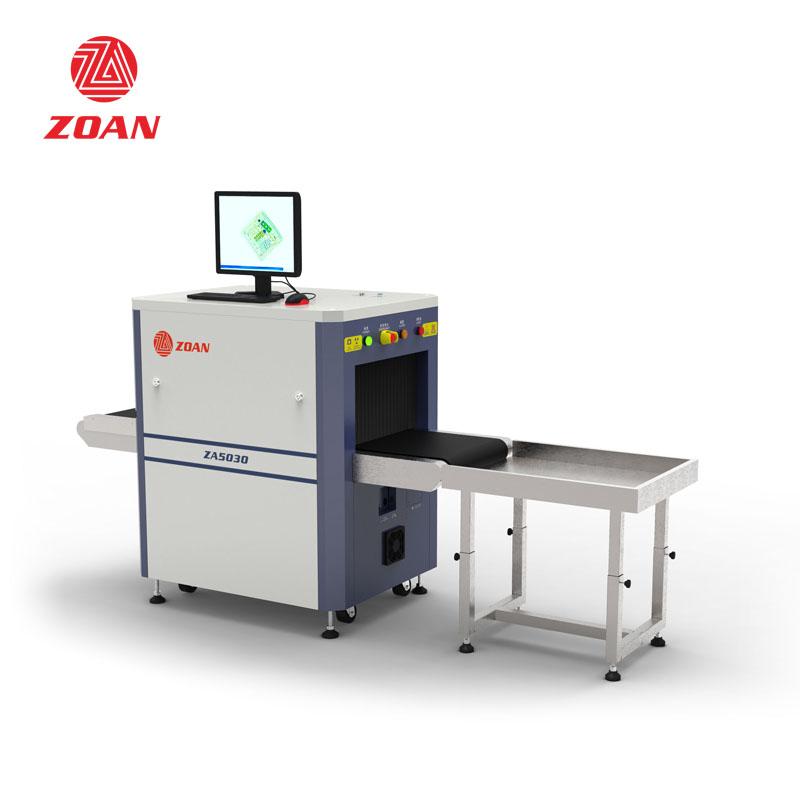

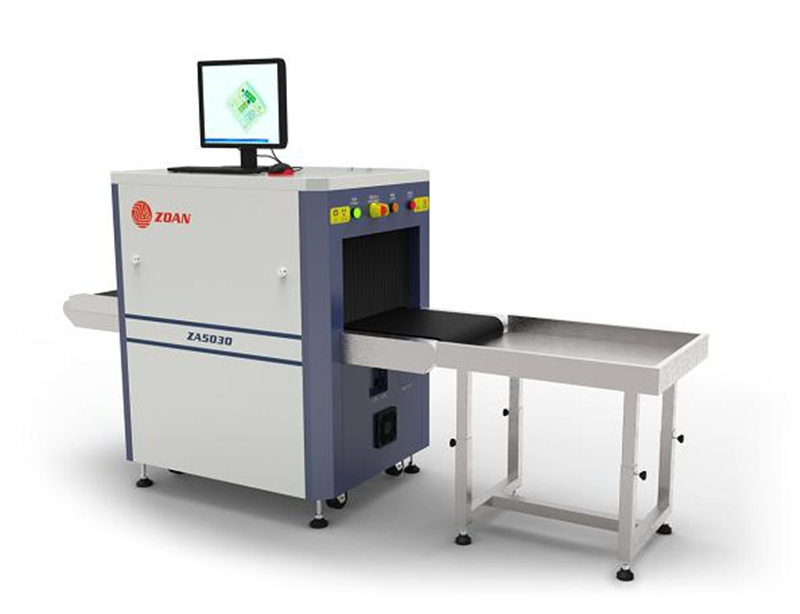

Escáner de rayos X multienergía para equipaje ZA5030

Especificaciones físicas

Peso unitario (kg)

303

Tamaño de la unidad (mm)

1660 (largo) x 746 (ancho) x 1165 (alto)

Después de embalarlo en palets de madera -

Peso bruto (kg)

400

Tamaño del embalaje

180*88*138cm

Especificaciones generales

Tamaño del túnel (mm)

500(largo)*300(ancho)

Velocidad del transportador (m/s)

0,22

Altura del transportador (mm)

663

Carga máxima del transportador (kg)

150

Dosis de rayos X por cada inspección

1,5 μGy

Fuga de rayos X

<0,25 μGy/h

Penetración

acero de 32 mm

Resolución de cables

Cable de cobre de 0,0787 mm de diámetro (AWG40)

Resolución de penetración

Cable de cobre de 0,202 mm de diámetro (AWG32) debajo de una cuña de aluminio de tres pasos de 9,5 mm, 15,9 mm, 22,2 mm

Resolución espacial:

Horizontal: diámetro 1,0 mm, Vertical: diámetro 1,0 mm

Consumo de energía

máx. 1KW

Ruido

56,3 dB

Seguridad de la película

Película con garantía ASA/ISO1600

Generador de rayos X (individual)

Voltaje del ánodo

140 kV

Potencia del ánodo

0,4-1,2 mA (ajustable)

Generar ángulo

80 grados hacia arriba

Generar directo

de abajo hacia arriba

Enfriamiento/Ciclo de trabajo

Refrigeración de aceite /100%

Sistema de imágenes

Sensor de rayos X

Matriz de fotodiodos en forma de L (multienergética), 12 bits de profundidad

Visualización de imágenes

Alta resolución de 1024 * 1280 píxeles; Nivel de gris de la imagen: 4096

Mejora de la imagen

Continuidad de ampliación de 1 a 64x, color/blanco y negro, negativo, alto/bajo
penetración, decapado orgánico/inorgánico, mejora general, pseudocolor, etc.

Recuperación de imágenes

Todas las imágenes anteriores se pueden recuperar.

Detección de explosivos y narcóticos

Alarma y resaltado de explosivos y narcóticos según firma de número atómico

Alarma de región de alta densidad

Alarma y resaltado de región impenetrable, para posible ocultamiento de amenazas y contrabando

Proyección de imágenes de amenazas

Inserción de imágenes ficticias, pero realistas, de elementos amenazantes en el equipaje durante la operación de inspección, para mantener la vigilancia, así como para la capacitación y evaluación de la capacidad de identificación de imágenes.

Archivo de imágenes

Hasta 100.000 imágenes almacenadas automáticamente, permiten transferirlas a un disco USB y convertirlas a JPG, BMP y otros formatos generales

Funciones varias

Visualización de hora y fecha, contadores, gestión de usuarios, temporizadores de encendido del sistema y de rayos X, prueba automática de encendido, funciones de diagnóstico integradas, registro del sistema, modo de espera del sistema y entrenamiento estimulante, ADS, etc.

Aplicaciones de red

Múltiples aplicaciones remotas disponibles basadas en LAN Ethernet y plataforma Windows, como almacenamiento centralizado de imágenes e identificación, verificación de estaciones de trabajo y TIP de red, etc. (opcional).

Proceso de imágenes

Procesamiento en tiempo real de 24 bits, análisis de 4 colores, imágenes mostradas con fecha marcada y número de identificación, cuenta el número de bolsas

Entorno operativo

Temperatura/humedad de funcionamiento

0℃-45℃ / 5%-95% (sin condensación)

Temperatura/humedad de almacenamiento

-40 ℃ a 70 ℃ / 5 % - 95 % (sin condensación)

Operación Poder

220 V CA (±10 %) 50 ± 3 Hz (opcional: 100 V CA, 110 V CA, 120 V CA, 200 V CA)

Unión Postal Universal

15 minutos, 30 minutos, 60 minutos, etc., opcional

Computadoras y otros

Monitor

Pantalla LCD Accord de 17 pulgadas en color de alta resolución

Disco duro

SEAGATE 500G 3.5”

UPC

G1610 2.6G

Almacenamiento

Disco Innodisk DDR3 de 2 GB y 1600 MHz

Placa base

H61 SYM76993VGGA

Cumplimiento

Internacional

* ISO19001; ISO14001; SGST18001;
* CE
* Fuga máxima de rayos X inferior a 5 μSv/h (0,5 mR/h), medida a 5 cm de cualquier superficie externa. (Norma europea: inferior a 1 μSv/h (0,1 mR/h), medida a 10 cm de cualquier superficie externa)

Nacional (China)

* Informe de Inspección Sanitaria
* Certificado de registro de derechos de autor de programas informáticos
* Certificado de registro de producto de software
* Certificado de Seguridad Radiológica del Ministerio de Seguridad Pública
* Certificación de Calidad del Centro de Inspección de Calidad de Productos Electrónicos de Seguridad y Policía
* Certificación de patente de diseño: Patente n.°: 201020700245.2; Patente n.°: 201020700245.8; Patente n.°: 201020700256.0
